TTD DATA: Grejdry
Knihovna technicko taktických dat vybraných stavebních strojů. Stručný popis, obecné možnosti nasazení, hlavní technické parametry.
Grejdr:
Grejdry jsou zemní stroje určené k přesnému dorovnávání povrchu u zemních prací, na rozhrnování sypkých hmot a na dokončovací práce. Obvyklé uspořádání pohonu
je 6x4, tj. dvojice zadních poháněných náprav a řiditelná přední náprava. Kola přední nápravy jsou stavitelná a mohou zachycovat boční tlaky i samy vyvozovat tlak
na radlici. Největší typy grejdrů mají všechna kola stavitelná.Pokud je grejdr vybaven i dozerovou radlicí a rozrývačem, lze jej využít i pro těžení zeminy. Poloha
grejdrové radlice je variabilní ve velmi širokém rozsahu, např. ji lze vysunovat do stran mimo podvozek, otáčet o 360° a měnit úhel břitu, čili sklon radlice. Ovládání
je hydraulické z místa strojníka-řidiče.
Pracovní proces:
Pracovní proces grejdru je tvořen dvěma hlavními pracovními úkony, které na sebe bezprostředně navazují. Je to oddělování zemní třísky a její odsouvání do strany. Tím
vzniká hranol zeminy se sypným úhlem rovným úhlu přirozeného sklonu zeminy.

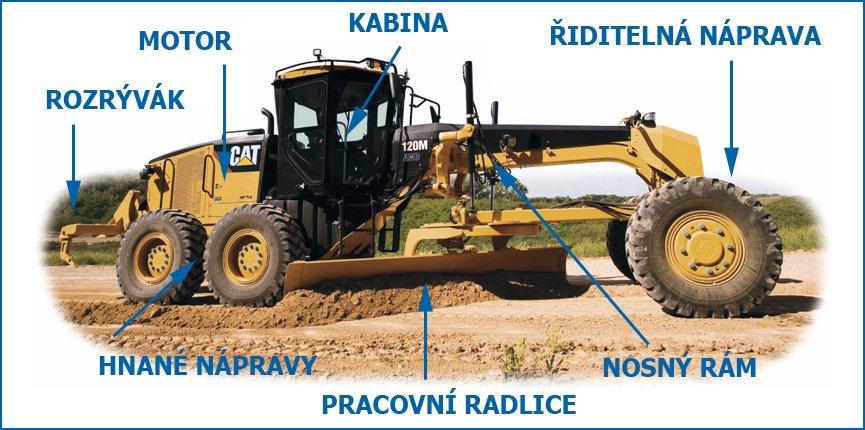

Pracovní zařízení:
pracovní radlice; dozerová radlice; rozrývák; stavitelná náprava; nivelační zařízení
Technické požadavky:
pracovní nasazení v sypkých a nesoudržných zeminách; nevhodný pro velké/daleké přesuny materiálu po směru jízdy
Základní parametry:
výkon motoru; maximální rychlost pojezdu; provozní hmotnost; tažná síla; šířka radlice
Ukázky a základní parametry grejdrů (orientační hodnoty v podrobnosti pro úroveň cvičení!):
- data motorový grejdr Terex TG190 (soubor *.pdf; velikost cca 1 MB)
- data motorový grejdr Caterpillar 12M (soubor *.pdf; velikost cca 2 MB)
- data motorový grejdr Caterpillar 16M (soubor *.pdf; velikost cca 2 MB)
- data motorový grejdr Caterpillar 24M (soubor *.pdf; velikost cca 2 MB)
- data motorový grejdr New Holland F106.6 (soubor *.pdf; velikost cca 2 MB)
- data motorový grejdr Volvo G930 (soubor *.pdf; velikost cca 2 MB)
