TTD DATA: Rýpadla (kolový podvozek)
Knihovna technicko taktických dat vybraných stavebních strojů. Stručný popis, obecné možnosti nasazení, hlavní technické parametry.
Rýpadlo:
Rýpadlo je stroj s vlastním pohonem pro dobývání hornin nebo pro zemní práce, tedy pro rýpání, rozpojování a přemísťování zeminy. Pracuje cyklickým způsobem
pomocí jednoho pracovního zařízení, aniž by bylo nutno během pracovního cyklu s celým strojem popojíždět.
Rýpadlo s hloubkovou lopatou je navržené zejména pro práce pod "opěrnou" rovinou. Pracovním nástrojem je lopata, která se plní pohybem směrem k rýpadlu
a zpravidla i směrem dolů.
Rýpadlo s nakládcí lopatou je navržené zejména pro práce nad "opěrnou" rovinou. Pracovním nástrojem je lopata, která se plní pohybem směrem od rýpadla
nahoru.
Pracovní proces:
Základním pracovním procesem je odřezávání třísky zeminy břitem či zuby zvolené lopaty.

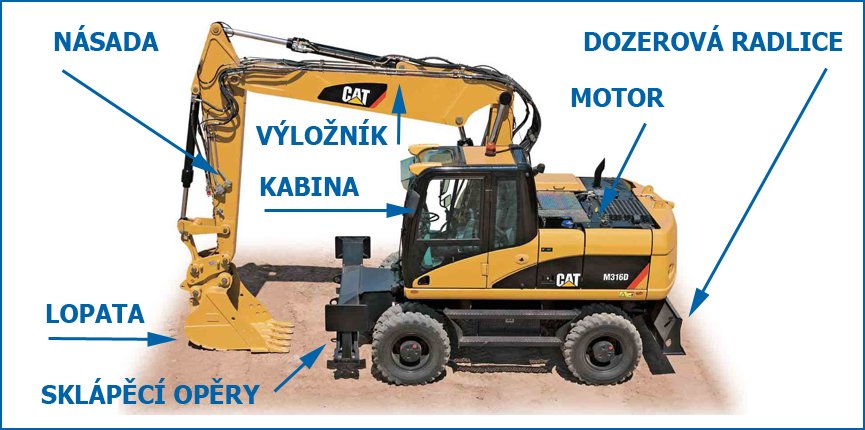

Pracovní zařízení:
výložník; násada; univerzální lopata; skalní lopata; příkopová lopata; nakládací lopata; drapák; kladivo; nůžky
Technické požadavky:
těžení zeminy oddělováním z celé rostlé masy (zahlubování se do terénu); postupným ubíráním z jedné strany (dvě volné plohy) nebo nabírání z volné hromady
zeminy (tři volné plochy)
Základní parametry:
výkon motoru; provozní hmotnost; objem lopaty; rypná síla
Ukázky a základní parametry rýpadel (orientační hodnoty v podrobnosti pro úroveň cvičení!):
- data rýpadlo na kolovém podvozku Caterpillar M315D (soubor *.pdf; velikost cca 1 MB)
- data rýpadlo na kolovém podvozku Komatsu PW180 (soubor *.pdf; velikost cca 2 MB)
- data rýpadlo na kolovém podvozku New Holland MH5.6 (soubor *.pdf; velikost cca 1 MB)
- data rýpadlo na kolovém podvozku Terex TW70 (soubor *.pdf; velikost cca 2 MB)
- data rýpadlo s kolejovým pojezdem Terex 1604ZE (soubor *.pdf; velikost cca 3 MB)
